Видеоблоггер JeffHK провел занимательную экскурсию по грузовому судну, наглядно объяснив и продемонстрировав, что представляет собой якорная система и как именно гигантская транспортная баржа надежно фиксируется на одном месте. Разумеется, в основе всего лежит сам якорь — литая или сварная конструкция специальной формы, которая удерживает корабль за счет надежного сцепления с морским грунтом. Его эффективность оценивается отношением усилия, которое якорь может воспринять, оставаясь неподвижным, к его весу — так называемым коэффициентом держащей силы.
Как якорь удерживает гигантское судно, если его масса ничтожно мала по сравнению с кораблем?
Казалось бы, что может быть проще корабельного якоря? Берем тяжелый кусок металла, привязываем его цепью к судну и швыряем за борт — все, оно никуда не уплывет, можно спокойно сходить на берег. На практике процесс «парковки» современных многотонных судов куда более тонкий, и чем больше водоизмещение — тем сложнее поставить посудину на якорь.
Самый тяжелый якорь в мире фиксировал огромный плавучий кран Svanen, который использовался для строительства моста Большой Бельт в Дании. Чтобы удерживать на месте конструкцию, способную поднимать и перемещать грузы весом свыше 8 000 (!) тонн, понадобился 40-тонный якорь. Впрочем, якоря далеко не всегда выбирают по принципу «чем тяжелее, тем лучше». В зависимости от типа и конструкции судна, в настоящее время используется 4 основных типа якорей:
- Становые (на носу) якоря предназначены для удержания судна на длительной морской стоянке, т. е. «на приколе». Конструкция таких якорей варьируется в зависимости от удобства укладки и эффективности на том или ином типе морского грунта, а также от способности противостоять сильным течениям.
Продолжение ниже
Видео
Продолжение
- Вспомогательные (на корме) якоря предотвращают разворот судна, стоящего на становом якоре.
- Мертвые якоря служат для длительного стояния на одном месте. Ими оснащают буровые суда, маяки и буи. Часто такой якорь устанавливается специальным вспомогательным судном, а после съема его попросту бросают на морском дне.
- Завозы необходимы для удержания специализированных плавсредств, к примеру земснарядов. Часто из ставят на несудоходную мель, а потому важно найти компромисс между хорошей держащей силой и малой массой.

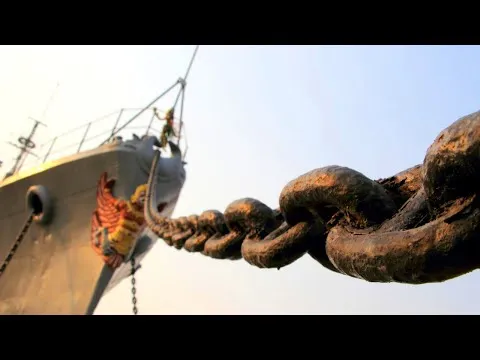

Становые и вспомогательные якоря поднимаются специальной корабельной установкой лебедочного типа— брашпилем. Якорь и корабль связывает толстая цепь, которая медленно наматывается на барабан. Во время сброса многотонный якорь может уйти ко дну слишком быстро, и перегрузить тормоз брашпиля. Чтобы этого не произошло, оператор машины внимательно отслеживает скорость спуска и подъема якоря.
Несмотря на то, что якорь уходит в воду вертикально, процесс удержания судно больше связан с горизонтальной фиксацией. Избыточное натяжение цепи может привести к тому, что судно или завертится волчком вокруг якоря или, что более вероятно, начнет волочить его по морскому дну во время сильного течения. Чтобы этого не случилось, цепь слегка ослабляют и благодаря этому достигают правильный баланс сил.
