Как правильно соединить электрические провода и не получить удар током?

При ремонте квартиры или автомобиля периодически приходится сталкиваться с полной или частичной заменой проводов. В случае с бортовой системой машины мы имеем дело со слаботочной электропроводкой, которая испытывает вибрации и большие перепады температур. Квартирный ремонт электрики означает работу с проводами для 220 В, которые располагают в стене или внутри гофрированной трубки.

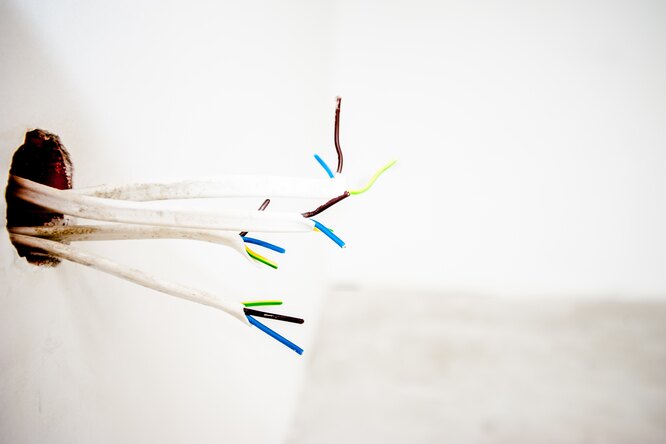

Как правильно соединить электрические провода и не получить удар током?
Pixabay
Какие способы соединения проводов допустимо применять при разных обстоятельствах?
Содержание статьи

Скрутка и изолента

Это самый распространенный метод соединения проводов, который позволяет добиваться качественного контакта и беспроблемной работы электропроводки на протяжении десятилетий. Подойдет как для 220 В, так и для авторемонта.

Скрутку всегда надо проводить, соблюдая все правила электромонтажа, а изолентой следует обматывать соединенные провода очень плотно и не экономя на изоляции. Скрученные провода, которые могут испытывать воздействие атмосферных осадков, лучше всего укладывать в термоусадочные трубки.

youtube

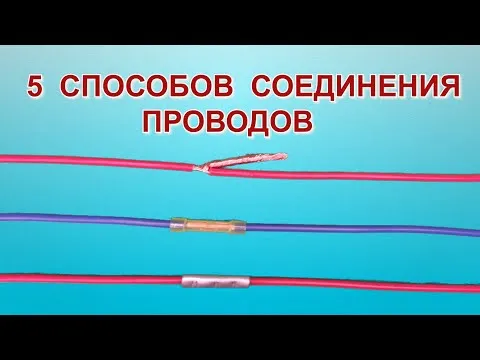

Нажми и смотри
Нажми и смотри

Клемма винтовая

Этот тип соединение предпочтительнее использовать в ремонте электропроводки квартиры или загородного дома, укладывая такое клеммное соединение в монтажную коробку. При помощи винтовых клемм можно соединять провода с различной электрохимической проводимостью, например, медь и алюминий, чтобы избежать возникновения эффекта термопары. При ремонте автомобиля винтовые клеммы лучше не применять, поскольку из-за неизбежных вибраций винты могут раскручиваться, а соединенные им провода потеряют надежный контакт.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Клемма зажимная

Поскольку в соединениях такого типа нет движущихся частей, а соединение проводов происходит в результате плотного соединения клипсой, то эти приспособления могут иметь неограниченное применение. Если такую клемму с проводами еще и обмотать несколькими слоями изоленты, то можно создать водозащищенный контакт.

youtube
Нажми и смотри
Нажми и смотри

Клемма-гильза обжимная

Представляет собой короткую полую трубку из алюминия или меди с покрытием из термоусадочного материала. В гильзу с двух сторон вставляются оголенные концы проводов, которые надо соединить, а затем плоскогубцами гильза аккуратно обжимается с обоих концов, создавая прочное соединение с надежным контактом. Такое соединение не страдает от вибраций и температурных изменений.

После термической обработки трубки феном термоусадочная трубка уменьшается в размерах и прочно удерживает провода в гильзе. Обжимные гильзы очень удобно использовать в узких местах, где невозможно применить скрутку и обматывание соединения изолентой. Применяется для всех типов проводов и при любом напряжении.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Пайка оловом

Традиционный метод соединения электрических проводов, который позволяет создать прочный и надежный контакт внутри электрических приборов и распаечных коробок. Можно применять пайку в квартирном ремонте, а также при восстановлении сигнала телевизионной антенны, телефонного кабеля и других слаботочных систем.

В автомобильном ремонте не рекомендуется пользоваться пайкой по двум причинам: 1) в результате короткого замыкания провод будет сильно нагреваться, и тогда в месте пайки олово может расплавиться — контакт будет ослаблен, что может привести к пожару, 2) под воздействием экстремально низких температур олово может разрушиться и превратиться в белый порошок («оловянная чума»), что разорвет контакт в цепи.
