Как обжать интернет-кабель своими руками без специнструмента: подробная инструкция

Необходимость в сетевом кабеле с вилками RJ-45 может возникнуть по разным причинам, и не всегда под рукой есть готовый провод. Но сделать его можно своими силами без особых проблем.
Если у вас есть провод и коннекторы, то потребуется совсем немного времени и сил, чтобы превратить их в полноценный работающий кабель для соединения устройств. В случае, когда под рукой есть специальные пресс-клещи кримперы, ситуация упрощается.
Содержание статьи

Кримперы

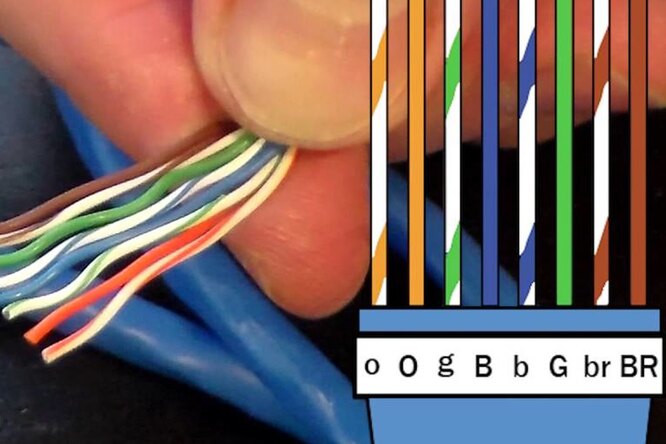

С помощью этого инструмента можно и снять изоляцию с кабеля, и обрезать провода, и обжать коннектор. Но если кримпера нет, то хватит одного ножа, чтобы проделать все необходимые операции. Перед началом работы надо только определиться со схемой обжима — прямой (Straight), который на рисунке обозначен как Figure A, либо перекрёстной (Crossover), изображённой под Figure B.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Первая применяется для соединения разных устройств (роутера и компьютера, например), а вторая — для одинаковых (двух компьютеров).

Нажми и смотри

Правда, современные гаджеты уже научились самостоятельно определять схему обжима проводов и подстраиваться под неё, поэтому можно использовать любое расположение проводов в коннекторе.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Порядок работы

Когда всё готово к работе, можно приступать непосредственно к обжиму кабеля:

  • Необходимо снять внешнюю изоляцию кабеля;

  • Расправить внутренние провода в соответствии со схемой обжима;

  • Если внутри кабеля есть пластиковая или металлическая центральная жила, её необходимо обрезать по уровню снятой изоляции;

  • Примерьте провода к коннектору — они должны до упора входить в посадочные места, а край провода с целой изоляцией должен заходить под зажим-фиксатор коннектора;

  • Вставьте провода в направляющие каналы коннектора;

  • Зажмите фиксатор коннектора, закрепив провод по изоляции;

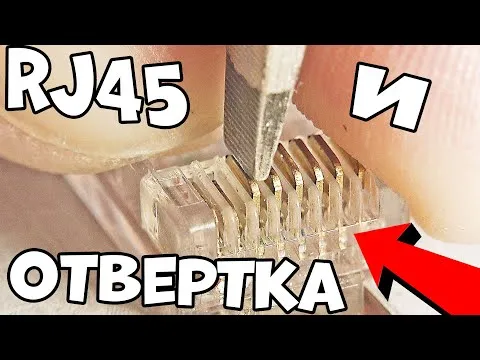

  • Утопите контакты коннектора в жилы кабеля (сделать это можно либо отвёрткой, либо с помощью ножа);

  • Проверьте качество работы, «прозвонив» коннектор мультиметром в режиме измерения сопротивления, или просто попробуйте подключить устройства новым кабелем;

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
  • Если кабель не работает, проверьте качество соединения контактов коннектора с жилами кабеля и схему обжима (при необходимости обрежьте коннектор и повторите всё вышеописанное снова);

  • Повторите проделанные операции со вторым концом кабеля.

Таким образом, воспользовавшись нашим алгоритмом, вы сможете без проблем самостоятельно обжать интернет-кабель без специального оборудования — кримпер просто облегчит работу, но и без него у вас всё получится, если вы будете внимательные и аккуратны.
